Havuz Otomasyon Sistemi

Havuz bakımı ve işletilmesi zaman ve sürekli ilgi isteyen bir iştir. Havuzunuzu sürekli temiz ve sağlıklı olabilmesi için sürekli bir bebek bakımı gibi ilgiye ihtiyaç duyar. Zamanında bakımı yapılamayan havuzlar anında reaksiyon gösterir ve sağlıksız bir su kalitesi oluşmasına neden olur.

Zamanında yapılmayan kimyasal dozlama, ters yıkama süpürme, fırçalama vb. gibi durumlar havuz suyunun kalitesizleşmesine ve kirlenmesine neden olacaktır. Bu nedenle özellikle ailemiz veya misafirlerimiz sağlıksız bir ortamda yüzmek zorunda kalacaktır. Sağlıklı bir yüzme havuzunda yüzme keyfi ne kadar güzel ve eğlenceli ise sağlıksız ve kirli havuzda da yüzmek o kadar ters bir durumdur.

Sağlıklı bir yüzme havuzunun su kalitesi mutlaka içme suyu kalitesinde olmalıdır. Bunun için Sağlık Bakanlığının yönetmeliklerinde belirtilen su kalitesi şartlarına uyulması için gereken işletme bakım talimatları zamanında yapılmalıdır. Bakımlar aksatılırsa su kalitesi anlık olarak değişiklik gösterecektir.

Havuz otomasyon sistemi sizin iş yoğunluğunuzdan veya çeşitli nedenlerden dolayı zamanında yapamadığınız bakımı üstelenecektir. Hatta havuz suyunun içilebilir su kalitesinde sağlıklı bir su olmasını sağlamakla birlikte anlık güvenli bir otokontrol olarak havuzunuzu sürekli olarak kontrol edecektir.

Havuz otomatik kontrol sistemi ile birlikte havuz bakımları artık çok daha kolay. Havuz otomasyon sistemi ile havuzun işletmesi otomatik olarak sağlanacak; siz de ister izleme ekranlarından isterseniz akıllı telefon, tablet veya bilgisayarınız üzerinden istediğiniz zaman takibinizi yapabileceksiniz. Yerinizden kalkmadan uzaktan takip ile birlikte kontrolünü de sağlayabileceksiniz. Bu sistemi aynı zamanda istediğiniz talepler doğrultusunda kişiselleştirmeniz de mümkün olacaktır.

Havuz sistemini sürekli takip eden otomasyon sistemi, müdahale edilmesi gerekli durumlarda uyarılar oluşturur ve gerekli müdahaleleri havuz operatörünün gerçekleşmesine olanak sağlar.

Havuz otomasyon sistemleri ile takip veya kontrolünü yapabileceğiniz konular tamamiyle sizin isteğinize bağlı olacaktır.

1- Filtrasyon Pompalarının Kontrolü :

Havuzunuzun büyüklüğüne göre sistemde bulunan sirkülasyon pompa sayıları 1 adet veya daha fazla olabilmektedir. Buna bağlı olarak sirkülasyon pompaları işletmeye alma başlangıç saati ve akşam kapanış saati isteğinize göre sistem üzerinden sınırsız bir şekilde değiştirilebilir. Pompalarınız yaz-kış moduna göre çalışma saati aralıklarını istediğiniz şekilde zaman aralığını girebileceğiniz PLC üzerinden ayarlama imkanı sunmaktadır. Ayrıca sistem sizin herhangi ayar yapmanıza gerek duymadan pompaların eşit şekilde çalışmasını sağlayacak şekilde eşyaşlandırma yöntemi ile çalışma saat aralığına göre otomatik olarak sizin belirlediğiniz saat aralıklarında işletmeye alacaktır. Sistem aynı zamanda pompaların susuz çalışmasına karşı ilave seviye probları ile ilave güvenlik kontrolünü sağlayacaktır. Bununla birlikte pompaların ısı kontrolünü yapıp, aşırı ısınmaya karşın pompayı stop ederek size bunu mesaj ile bildirecektir. Sistem tüm bu konuları otomatik olarak anlık olarak takip edeceği için sonradan oluşabilecek problemleri tamamı ile ortadan kaldırmış olacaktır.

2- Kum Filtresi Kontrolü :

Kum filtreleri üzerinde kum filtresinin büyüklüğüne bağlı olarak otomatik altı yollu vana veya beş yollu vana grubu olabilmektedir. Her iki sistem şekil olarak farklı olsalar da aynı amaca hizmet etmektedir. Bu sistem ile filtrasyon sistemi çalışma durumu, anlık filtre kirlilik takibi, anlık basınç takibi, anlık filtre giriş ve çıkış debi takibini ve kontrolünü sağlamaktadır. Filtrenin kirliliğine bağlı olarak filtrasyon modunu devre dışı bırakıp ters yıkama ve durulama durumuna otomatik olarak aldıktan sonra tekrar sistemi ilk moda (filtrasyon poziyonuna) alacaktır. Basınç kontrolünü anlık kontrol ederek filtrede veya tesisat üzerinde oluşabilecek problemler ortaya çıkmadan sistemi durdurarak mesaj olarak havuz operatörüne bilgi verecektir. Kum filtresi giriş ve çıkışlarına debimetreler vasıtasıyla pompalardan basılan suyyun giriş ve çıkış su debilerini anlık olarak otomatik olarak kontrol edecek olup, olası debi azalmalarında veya çoğalmalarında duruma göre pozisyon alacak ve havuz operatörüne bilgi verecektir.

3- Ters Yıkama ve Durulama :

Kum filtreleri kirliliğe bağlı olarak mutlaka ters yıkama ve durulama yapılmalıdır. Sistem otomatik olarak filtre kirliliği tespit ettikten sonra otomatik olarak ters yıkama ve durulama yapacak şekilde tasarlanmıştır. PLC üzerinden ters yıkama ve durulama sürelerini belirlenen dakika üzerinde yaptıktan sonra tekrar ilk moda ( filtrasyon pozisyonu) alacaktır. Bununla birlikte bazen filtrenin kirliliği çok uzun zaman sürmektedir. Sağlıklı bir sistem için filtrenin kirliliğine bakılmaksızın sistem ayda 4 defa kirliliğe bağlı olmaksızın ters yıkama ve durulama pozisyonunu alabilecek şekilde tasarlanmıştır. Aylık ters yıkama pozisyonu PLC ayar bölümünden istenildiğinde 1,2,3 ve 4 defa olacak şekilde pozisyon alma şekli sınırsız bir şekilde ayarlanabilecektir.

4- Otomatik Dezenfeksiyon Sistemi Kontrolü :

Redox, pH ve klor regülatörü kontrolü PLC üzerinden sağlanabilecektir. Klor-pH regülatörü üzerindeki değerler PLC ekran (akıllı telefon, tablet veya harici bilgisayar) üzerinden izlenebilecektir.

5- Dozaj Pompalarının Kontrolü :

Dozaj pompaları, sistem üzerinde değerler kontrol edildikten sonra işletme durumu izlenerek takibi yapılacaktır.

6- Kimyasal Bidon Kontrolü :

Kimyasal bidonları anlık kimyasal seviye kontrolü takibi yaparak sistemin problemsiz çalışmasına olanak sağlayacaktır. Kimyasal bidonları içerisindeki sıvıların seviye durumları PLC ekran üzerinde anlık bilgi verecektir. Olası problemlerde sistemi durdurarak mesaj ile bilgi verecektir.

7- UV Dezenfeksiyon Sistemi :

UV dezenfeksiyon sistemi takibi anlık olarak izlenecek ve olası problemlerde sistemi durdurarak mesaj ile bilgi verecektir.

8- Isıtma Sistemi Kontrolü :

Havuz suyu sıcaklığını istenilen derecede sabit tutmaktadır. İstenilen su sıcaklığına ayarlanan havuz, su sıcaklığı 2 derece düşüş gösterdiğinde ısıtma sistemi devreye girer. Havuz su sıcaklığı istenilen su sıcaklığına gelince sistemi durdurarak sıcaklığı sürekli sabit tutacaktır. Havuz su sıcaklığı aynı zamanda PLC ekran üzerinden anlık olarak takibi yapılabilecektir.

9- Aydınlatma Sistemi Kontrolü :

Havuz içinde bulunan havuz aydınlatmaları istenilen zaman aralığında işletmeye alınacak ve kapanacak şekilde tasarlanmıştır. PLC ayar bölümünden sınırsız şekilde çalışma zaman aralığı değerleri girişi yapılabilir.

10- Denge Tankı Su Seviye Kontrolü :

Denge tankı içerisinde istenilen seviyede su sabit tutulacaktır. Su azalmalarında sistem denge tankı su seviyesini istenilen seviyeye gelene kadar otomatik olarak dolduracaktır. Eğer su seviyesi tehlikeli boyutlara ulaşmışsa pompaları devre dışı bırakacaktır. Denge tankı su seviyesi aynı zamanda PLC ekran üzerinden anlık olarak takibi yapılabilecek olup olası problemlerde sistemi durdurarak mesaj ile bilgi verecektir.

11- Havuz Temizliği Kontrolü :

Bu sistem için PLC sistem otomatik olarak vanaları süpürme pozisyonuna alarak havuzun temizliği sağlanacaktır. Bunun için havuz temizliğinde havuz opratörüne ihtiyaç duyulmaktadır. Havuz temizliğini aynı zamanda otomatik temizlik robotları vasıtasıyla da sağabilmektedir.

12- Otomatik Motorlu Vana Kontrolü:

Havuz sisteminde bulunan motorlu vanalar sistem geçişlerinde açılması gereken vanaları açacak, kapanması gereken vanaları kapatacaktır. Aynı zamanda vanaların pozisyon almasını anlık olarak takip edecektir. Vananın pozisyonunu durumuna göre aldıktan sonra pompalara start verecektir. Motorlu vanalar doğru pozisyonu almadığı sürece sistem pompalara start komutu vermemektedir. Vana pozisyonları PLC ekran üzerinden anlık olarak takibi yapılabilecek olup olası problemlerde sistemi durdurarak mesaj ile bilgi verecektir.

13- Susuz Çalışmama Güvenlik Kontrolü :

Havuzda ve denge tankında su seviye kontrolleri anlık olarak takip edilmektedir. Havuz sisteminde bulunan pompalar hiçbir suretle susuz çalıştırılmamalıdır. Böyle bir problemi önceden tespit etmek ve olası problemlerin önceden önüne geçebilmek için gerekli yerlere konulan su seviye kontrolleri ile sistemin güvenliği sağlanmaktadır.

14- Basınç Güvenlik Kontrolü :

Tesisat hattında olabilecek anlık basınç yükselmesi sisteme zarar verecektir. Böyle bir problemi önceden tespit etmek ve olası problemlerin önceden önüne geçebilmek için gerekli yerlere konulan basınç transmiterleri basınç kontrolü sağlanarak sistemin güvenliği sağlanmaktadır.

15- Sistem Debi Kontrolü :

Gerekli yerlere konulan debimetrelerle pompa basma debisi, kum filtresi giriş ve çıkış debileri kontrolü sağlanır. Ayrıca havuz ana besleme hattına konulan debimetreler ile toplam havuz besleme debisi takibi sağlanacaktır. Bununla birlikte filtrelere giren su ve çıkış miktarları eşit şekilde ayarlanabilecektir. Debimetre değerlerinin PLC ekran üzerinden takibi sağlanacaktır.

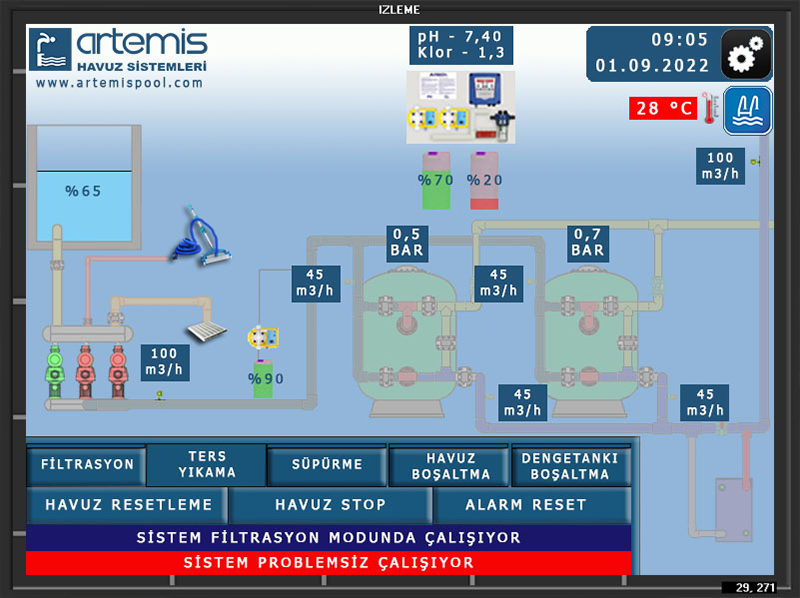

Dokunmatik Ekran :

Havuzun teknik odasından havuz otomasyon sisteminin anlık takip ve kontrolleri bilgisayar üzerinden kontrol edilebilecektir. Sistemler üzerinde geçiş komutları tamamen bu ekran üzerinden otomatik olarak sağlanacaktır. Havuz otomasyonu için gerekli olan yazılım, PLC, dokunmatik ekranlar ve işletmeye alınması firmamız tarafından sağlanacaktır.

Mekanik odadan havuz sistemlerinin kontrolü için neme ve rutubete dayanaklıdır. Rezistif, analog 800 x 600 piksel (SVGA), 12.1“, TFT LCD, Arkadan aydınlatma beyaz LED, renkler renk, 16-bit çözünürlük • Parlaklık- Dokunmatik panelden veya yazılımla ayarlanabilir. IP65/IP66/NEMA4X (pano montajında)

Şifre:

Havuz kontrolü sadece yetkili kişiler tarafından kontrolü sağlanacaktır. Bunun için giriş ekranında şifre korumalı olacaktır. Yetkisiz kişiler tarafından sadece ekran üzerinde izleme yapılabilecektir.

Ayarlar :

Otomasyon sistemi ile ilgili yapabileceğiniz tüm ayarlara resimde görmüş olduğunuz ayar butonuna dokunarak giriş sağlayabilirsiniz.

Ayarlar - 1 :

Ayarlar bölümüne giriş sağladıktan sonra doğru bir işletim sistemi için tarih ve saat ayarlarının kontrolünün yapılması gerekmektedir. Saat ve tarih ayarlarının yapılabilmesi için üzerine bir sefer tıklama yapıldıktan sonra açılan kutucuklara güncel tarih veya saat bilgilerini girebilirsiniz.

Gündüz ve gece çalışma pozisyonunda belirtilen saat dilimlerinde, sonraki ayar bölümünde belirleyeceğimiz gece ve gündüz işletme sırasında çalışacak pompa sayısını işletmeye alacaktır. Böylece sistem gündüz tam kapasite, gece de istenilen ayarda çalıştırılarak havuzların kimyasal ve sıcaklık değerleri bozulmadan işletmeye devam edecektir.

Ayrıca gündüz ve gece çalışma gücü belirlenecektir. Gündüz ve gece çalışacak pompa frekans ayarları yapılabilmektedir.

Havuz süpürge işlemi sırasında süpürge hortumunda büzülme ve daha sağlıklı bir süpürme işlemi için pompa kapasitesinin güç ayarını bu sayfadan yapılabilmektedir.

Ayarlar - 2 :

İkinci ayar bölümünde KIRMIZI ALARM olarak nitelendirdiğimiz sistemi kapatma basıncı bulunmaktadır. Bu kısım sistem 1,4 barda kendisini kapatacak şekilde programlanmıştır. Buton sadece izleme yapılacak şekildedir, aktifleştirilmemiştir.

Max.ters yıkama basınç değeri girilerek filtrelerin çalışma sırasında bu değere ulaşmışsa ters yıkama işlemine başlaması sağlanmaktadır. Ayrıca ters yıkama ve durulama işlemleri için işletme sırasında kaç adet filtre ve pompa ile ne kadar sürede çalışacağı belirlenebilmektedir. Filtreler kirlenmemiş olsa dahi ayda belli periyotlarda ters yıkama ve durulama otomatik olarak yapılmalıdır. Bunun için 1 ila 28 günleri (Şubat ayından dolayı) arasında ayda en fazla 4 sefer olmak koşulu ile otomatik ters yıkama ve durulama yapılabilir. Bunun için günleri ekrandaki butona yazmanız yeterli olacaktır. Ayrıca sistemde birkaç grup olması halinde ilk ters yıkama sonrası diğer grubun işletmeye başlayacağı zaman buradan belirlenmektedir.

Ayarlar - 3 :

Alt kısımda bulunan pompa ve filtrelerinin işletmeye alma veya devre dışı bırakma butonlarıdır. Pompa veya filtrelerden biri herhangi bir arıza veya tadilat sırasında problem giderilinceye kadar tıklanarak devre dışı bırakılabilir. Devre dışı kalan ekipman butonu bu durumda ekranda KIRMIZI renkte yanacaktır.

Alt kısımda pompalar eş yaşlandırma yöntemi ile yedekli olarak çalıştırılacaktır. Burada pompaların çalışma süresi izleme olarak görülebilmektedir.

Ayarlar - 4 :

Basıncın alt ve üst ayar limitleri, debi metrelerin alt ve üst limit ayarları girilebilmektedir.

Basınç ayarlarını sistemin tehlike arz etmeyecek şekilde ayarlandığında anlık basınç kontrolü ile tesisatta ve sistemde oluşabilecek basınç yükselmelerinde

problemlerin oluşmasına engel olunmaktadır.

Debimetre ayarları ile tesisattan geçen debi kontrolü sağlanarak homojen su akışı kontrol edilecektir.

Ayarlar - 5 :

Su sıcaklığı kontrolü sağlanmaktadır. Havuz suyunu istenilen su sıcaklığı girilerek sistemin istenilen su sıcaklığı sabitlenmiş olacaktır. Sürekli olarak istenilen su sıcaklığında bulunan havuz suyu daha keyifli bir yüzme sağlamış olacaktır.

Ekran koruyucu aktifleştirilerek istenilirse uyku pozisyonuna alınabilir. Sistem arka planda tüm işlemleri otomatik olarak gerçekleştirmektedir. Ancak ekran karartma yapılmıştır. Ekran koruyucu aktifleşmiş sistemde ekran üzerine dokunarak tekrar izleme ve ayar yapılabilmektedir. Daha sonra herhangi bir işlem yapılmaması durumunda 10 dakika içerisinde sistem otomatik olarak uyku pozisyonuna geçecektir.

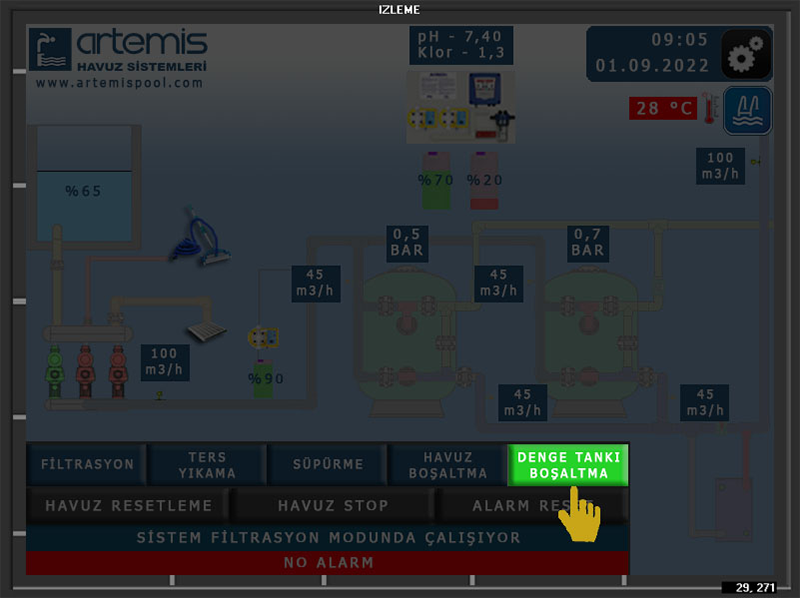

Denge Tankı Boşaltma Modu :

Ekran üzerinde DENGE TANKI BOŞALTMA butonuna 3 saniye basılı tutmak bu işletme sistemini çalıştırmak için yeterli olacaktır. Aktif duruma gelen sistem önce bu pozisyonda açık veya kapalı olması gereken motorlu vanaların pozisyonlarını alacaktır. Açıldı ve kapandı bilgisi geldikten sonra pompalara start verecektir. Pompaların start alma süresi 30 saniyedir. Bu durum sistemi kapatırken tersine göre işleyecektir. Motorlu vanaların aç-kapa bilgileri gelmeden pompalar start almayacaktır.

Sistem Durum Bilgisi ve Arıza Bildirim Çubuğu :

Ekran üzerinde çalışma pozisyonları sırasında ayrıca sistem ile ilgili durum bilgisi çubuğundan takibi yapılabilmektedir. ARIZA DURUM ÇUBUĞU, bize işletme esnasında herhangi pompa, filtre, motorlu vanaların pozisyon durumları ile ilgili çalışmaları ile ilgili bilgi iletmektedir.

Otomasyon sistemi genel arıza durumunda tüm vanaları, pompaları ve filtreleri OFF konumuna alarak problem giderilinceye kadar bekleyecektir. Problem giderildikten sonra tekrar havuz operatörü tarafından sistem istenilen pozisyon çalıştırılarak işletmeye alınacaktır. Sistem sadece elektrikle çalışan ekipmanları kapsamaktadır. Manuel vanaların amaçları farklı olduğu için duruma göre pozisyonlarında havuz operatörü tarafından değişiklik yapılacaktır.

Pompalar eş yaşlandırmalı çalıştırılacaktır.

Ekran üzerinde motorlu vanaların işletme sistemine göre açık-kapalı pozisyonları, basınç değerleri, debi kontrolü izlenebilecektir.

Havuz kimyasal kontrolü otomatik dezenfeksiyon sistemi vasıtasıyla sağlanacaktır. Klor, pH ve redoks değerleri otomatik dezenfeksiyon sisteminden izlenebilecektir.
